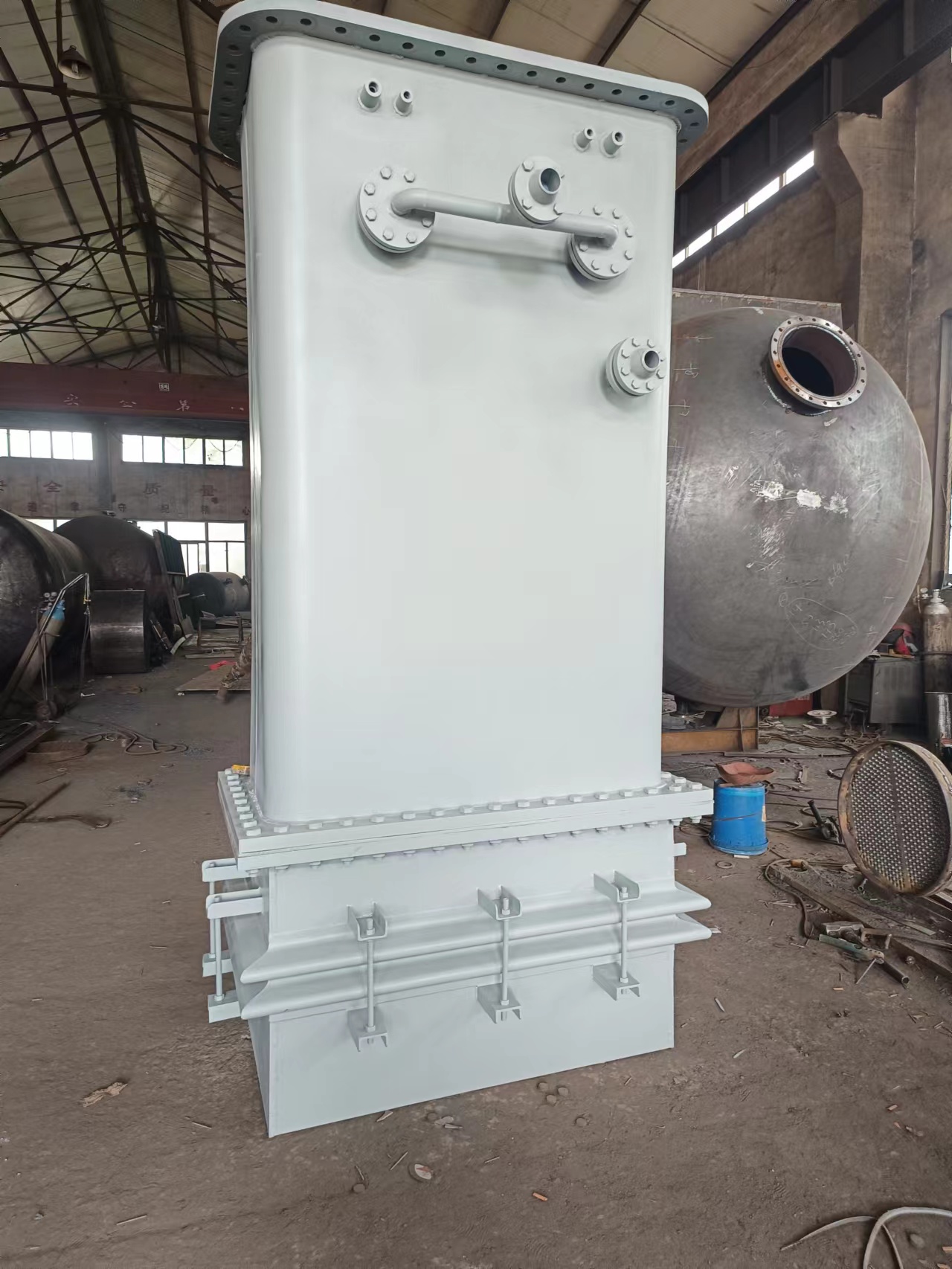

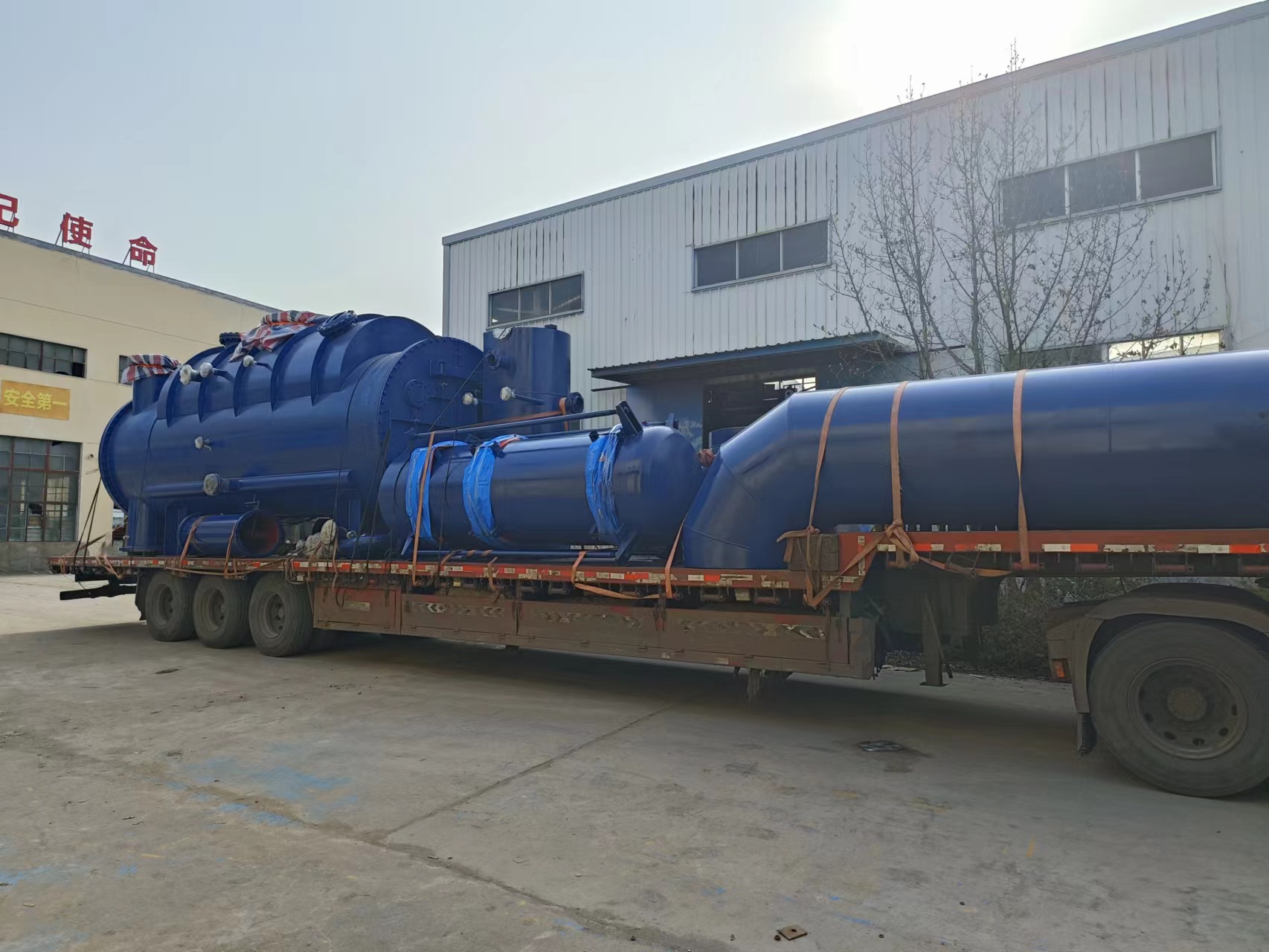

排汽接管(排汽管道)、凝汽器汽轮机排汽管道

排汽接管(排汽管道)、凝汽器汽轮机排汽管道

排汽接管又叫排汽管道,是连接汽轮机排汽缸与凝汽器的重要部件。

排汽接管有的为方型有的为圆型。通常为碳素钢筒体与不锈钢波纹节组成。

排汽接管的设计必须考虑到凝汽器负压。排汽接管与汽轮机排汽缸的连接通常是法兰连接,所以排汽接管的进口法兰必须与汽轮机排汽缸法兰配套。排汽接管的出口与凝汽器进口连接有法兰连接也有焊接连接,此处需要和凝汽器供应商详细确认方可施工。

排气缸和凝汽器的连接是通过金属波纹管焊接的。
多排气口也是这样的。现在30万机组最多两个排气口,分别导入两个入口。



汽轮机排气管道尺寸怎么计算

1.先来做个假设。汽轮机排汽压力为真空90,即绝压为0.01Mpa。此时的饱和蒸汽温度约47度。即320K.蒸汽用量为150吨/h.
2.根据以上假设,计算截面。
3.流量计算:
1)标况下的密度:18/22.4=0.8g/L=0.8kg/m^3
2)标况流量:150X1000/3600/0.8=51.85m^3/s
3)假设条件下的体积流量根据PV/T=pv/t
计算0.01XV/(273+47)=0.1X51.85/273
得出V=607.8m^3/s,V即为每秒的实际体积流量Q
4.假设流速u选80m/s,则Q=uA,,则607.8=80A,则A=7.6m^2

5.考虑裕量,可选择2X4=8m^2,即宽2m,长4米的截面
